Theremin Project

Theremin號稱是第一個電子合成樂器，是由俄國人Leon Theremin在1919年發明的。

相關的介紹可以看 http://en.wikipedia.org/wiki/Theremin



一開始是在交響情人夢的漫畫裡看到這個東西，好奇之下就去YouTube找了一些影片來看。

它演奏起來的樣子可以看 http://tw.youtube.com/watch?v=nJYho56INKU



很有趣，不是嗎！所以就想搞一個來玩玩囉！有一家叫moog的公司有推出這樣的產品，但是相當昂貴，而且在台灣好像不容易弄到手，

一些提到這個樂器的網誌都把它形容得像某種巫術還是什麼，總之是很難搞到手的東西就是了。

不過，網路上也有一些電路圖，像是這個網站 http://home.att.net/~theremin1/101/101.html ，看起來還蠻可以實現的。



看看上面網址中的電路圖，電路基本上由兩個振盪電路(左上左下)，搭配用二極體做的OR(CR2, CR3)，加上電源穩壓(VR1：9V->5V)構成。

產生兩個方波，做邏輯加乘(OR)之後，得到一個在人耳可聽頻帶中的信號，再由最後的濾波使之圓滑一些。

裡面提到的元件到光華商場那邊賣電子零件的地方應該都找得到。

我個人是在地下室的電子零件店(我不記得店名)買到所有東西，除了LP2950它沒有，不過它對面的良興有(所以是良興電子零件部的對面那間)。



電路圖的網頁上有零組件列表，買ITEM那一欄有寫的就可以了。

電容要注意Value欄中的耐壓，還有100pF就是100p，而不是101p(從102,103那種coding方式會以為是101p)。

可變電阻一個是大顆的，一個是精密可變，後者列表中寫15圈的，但是我買到的是16，差不多啦！

Switch不一定要有，看個人。

CR1它寫1N4001-B，我找到的是1N4001，是可以用的。

U1, U2只要說是4069，14pin的就可以了。

還要買一些電線，一個麵包板，這樣就可以做了。

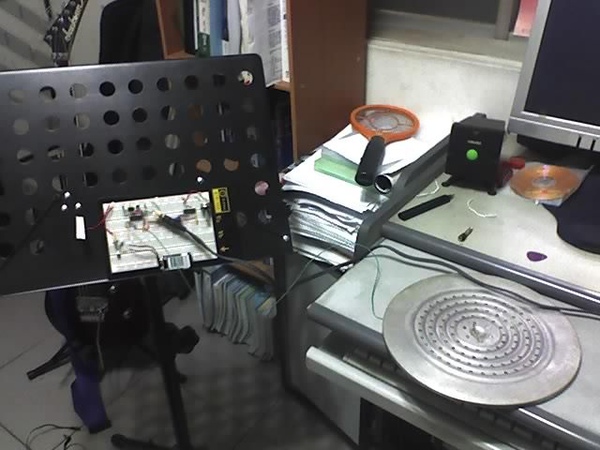

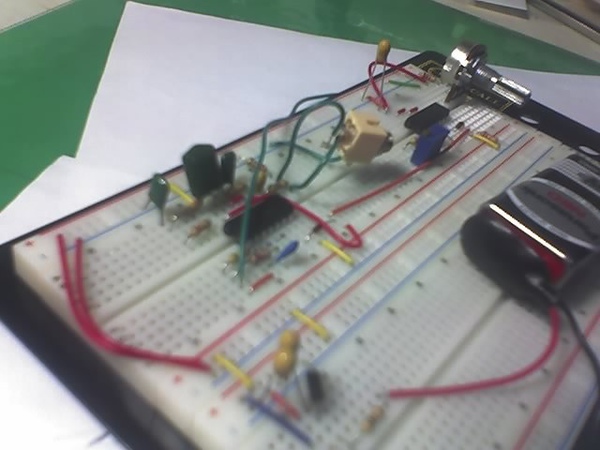

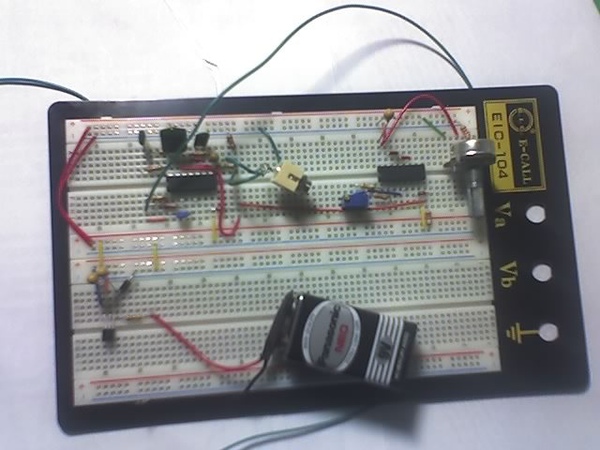

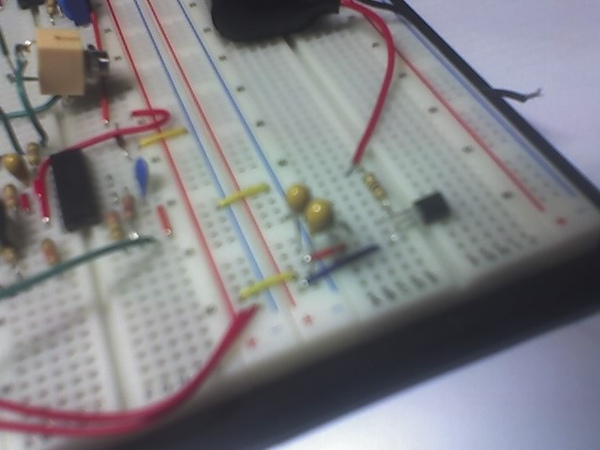

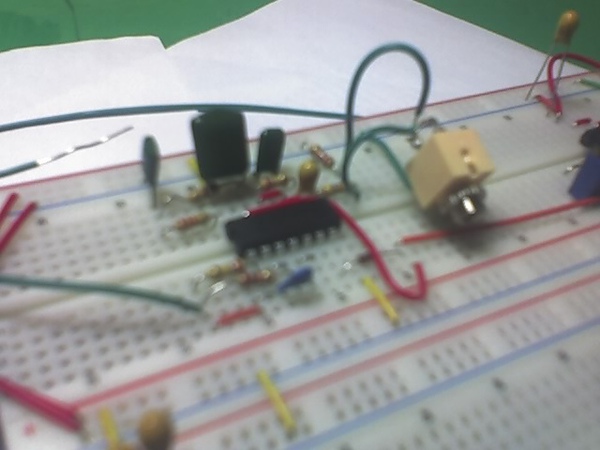

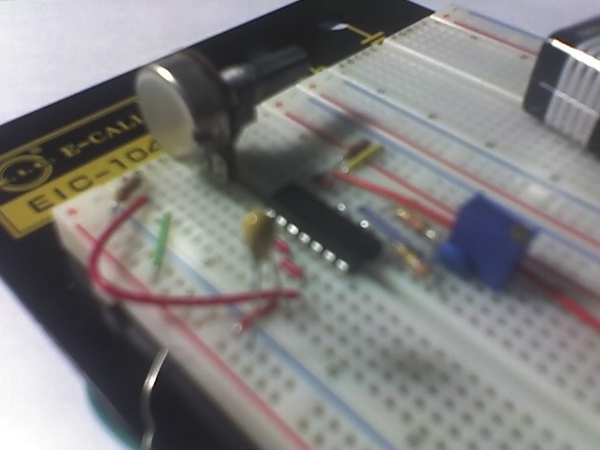

實際成品：

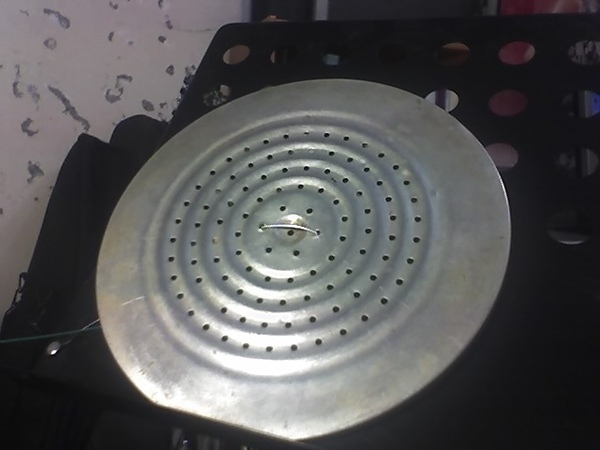

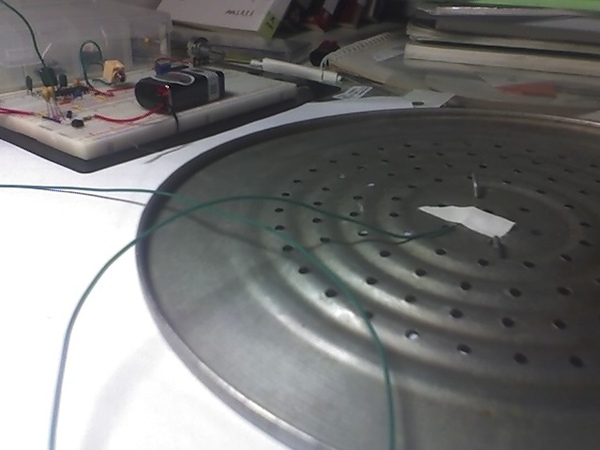

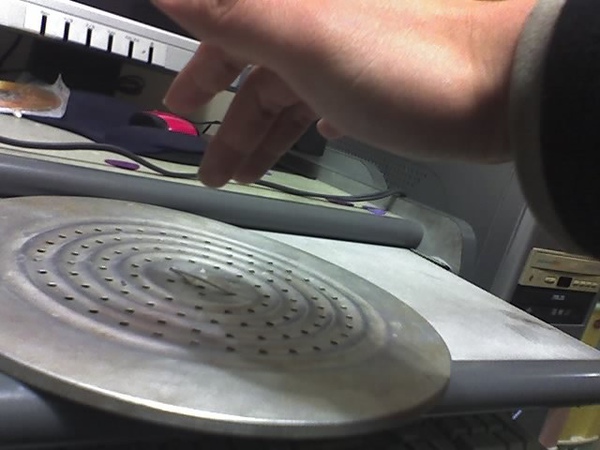

會比較有疑問的是天線的部分，其實就拿一片可以導電的板子就行了，我用的是這個在厨房找到的東西，電鍋蒸東西的拖盤：











然後接到音效卡上的line-in，就可以讓聲音從電腦喇叭發出來了

接耳機也可以，不過中間要有可以調音量的東西，否則耳朵可能會受傷。







調效方式是這樣，首先天線和電路要保持一點距離，把RV2轉到中間，然後用螺絲起子把RV1轉到底，再慢慢回轉。

此時會聽到聲音由高往低，轉到聲音驟然停止的那一刻為止。拿開螺絲起子時也許聲音又回來了，不要緊的。

再來調大顆的RV1，也是到聲音停止那一刻。此時用手去靠近天線，應該愈近聲音愈高，而愈遠聲音遠低，直到沒有聲音。

說真的，這玩意還蠻難演奏的。







這個電路做出來的跟網路上賣的還是有差，影片中的有兩個天線，我在想其中一個應該是可以控制音量吧！這個電路的就只能控制音高。

有個叫 ThereminKits 的站，好像是賣有兩個天線版的套件，google一下theremin kit還可以找到別的。

不過價格都至少高出我做這個電路的10倍以上。





做這個電路我花了六百多，買了兩套的零組件，和一些沒有用到的東西(最貴的就是沒有用到的那些)。總之大概幾百塊就可以做出來了。

不過如果要做出能夠帶著到處跑的，應該要改用洞洞版來焊，然後要找東西做機殼就是了。
